事例紹介
埼玉のサイクルショップ OVER DO 様からの依頼
SPECIALIZED社製の自転車のクランクとBBをとめるボルトが2本、オーバーホールで必要なのですが、日本の正規代理店にも、アメリカ本社のサービスセンターにも在庫部品がないとのことで弊社にご相談がありました。
そのボルトはSPECIALIZED社のオリジナルボルトで規格品では代用できません。
ピッチも分からないとのことなので、現物と受け側のナット部分の部品を送って頂きました。
送ってこられた現物はねじもつぶれていましたが、職人さんに手作りで作成し、無事納品。
お客様に大変喜んで頂きました。
そのボルトはSPECIALIZED社のオリジナルボルトで規格品では代用できません。
ピッチも分からないとのことなので、現物と受け側のナット部分の部品を送って頂きました。
送ってこられた現物はねじもつぶれていましたが、職人さんに手作りで作成し、無事納品。
お客様に大変喜んで頂きました。
規格品からの加工
六角ナット3種 M12 P＝1.25細目 小型17平 厚み7mmの規格品を、さらに薄い5mmにして欲しいとのご依頼で製作致しました。
特別注文品
広島県のK工業様より、六角穴付皿ボルト W1/2×20 ステンレスのご依頼を頂きましたが、六角穴付皿ボルトでは、ウィットの規格品がないため、特注品として製作致しました。
規格品からの加工

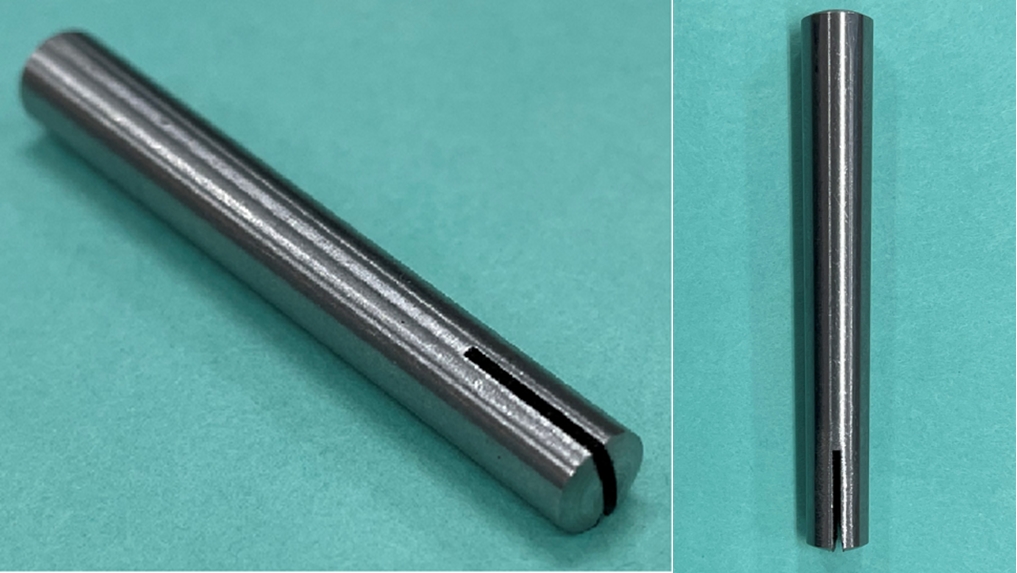

テーパーピン先端10mmに貫通溝作成のご相談をお受けいたしました。
数量が少量だったため、規格品からの追加工をご提案させていただき、2サイズ、それぞれ10本ずつご注文をいただきました。
数量が少量だったため、規格品からの追加工をご提案させていただき、2サイズ、それぞれ10本ずつご注文をいただきました。
規格品からの加工
ボルト落下防止の為、ねじ部に貫通穴をあけたい、というご相談をお受けいたしました。
六角ボルトのサイズが規格品であったため、規格品からの追加工でご提案させていただき、2サイズ2種類のご注文をいただきました。
六角ボルトのサイズが規格品であったため、規格品からの追加工でご提案させていただき、2サイズ2種類のご注文をいただきました。
特別注文品
現在自転車のカゴをとめているネジと同じものを作成頂きたい、とのご要望。
実物のネジを送っていただき、寸法計測後図面を作成、ご確認後お見積り。
寸法のご希望等お打ち合わせ後ご注文を頂きました。
頭部形状が小判型の特殊形状ボルト【鉄/ユニクロメッキ】
実物のネジを送っていただき、寸法計測後図面を作成、ご確認後お見積り。
寸法のご希望等お打ち合わせ後ご注文を頂きました。
頭部形状が小判型の特殊形状ボルト【鉄/ユニクロメッキ】
特別注文品
写真立て用パネルの四隅を留めるネジセットの作成依頼を受けました。
つまみねじとそれを固定する円形ナットの作成【ステンレス/生地】。
納入させていただいた商品を使用した写真立てフレーム。
お客様がお写真を送ってくださいました。
つまみねじとそれを固定する円形ナットの作成【ステンレス/生地】。
納入させていただいた商品を使用した写真立てフレーム。
お客様がお写真を送ってくださいました。
規格品からの加工
ローヘッドCAPボルトのネジ部加工のご相談を受けました。
ネジ部中間のネジ山を削り、フラット部を作成したいとのこと。
フラット部の必要寸法を確保し、仕上げ致しました。
ネジ部中間のネジ山を削り、フラット部を作成したいとのこと。
フラット部の必要寸法を確保し、仕上げ致しました。
特別注文品
自転車のブレーキ取付台座用ネジの作成依頼を受けました。
現在使用中のネジをサンプルとしてご送付いただき、図面もご提出いただきお打ち合わせいたしました。
材質については、鉄・ステンレス両方でご提案させていただき、ステンレスでのご注文を頂きました。
現在使用中のネジをサンプルとしてご送付いただき、図面もご提出いただきお打ち合わせいたしました。
材質については、鉄・ステンレス両方でご提案させていただき、ステンレスでのご注文を頂きました。
特別注文品
ミニチュア和太鼓の製作にあたり、面を張って固定する特殊Uボルトと専用プレート
作成のご相談を受けました。
実物大の和太鼓のお写真、製作用図面のラフ画を送っていただき
イメージをしっかり掴んでから詳細寸法を決定したのち、ご注文を頂きました。
ご注文を下さいました宮田有偉 様は、さまざまな和楽器をミニチュアサイズで製作しておられます。
宮田様の作品は、こちらのインスタグラムからご覧いただけます。
https://instagram.com/made_by_yuui
作成のご相談を受けました。
実物大の和太鼓のお写真、製作用図面のラフ画を送っていただき
イメージをしっかり掴んでから詳細寸法を決定したのち、ご注文を頂きました。
ご注文を下さいました宮田有偉 様は、さまざまな和楽器をミニチュアサイズで製作しておられます。
宮田様の作品は、こちらのインスタグラムからご覧いただけます。
https://instagram.com/made_by_yuui
特別注文品
1.jpg)
木管楽器ファゴットのストラップリングと呼ばれるパーツ製作のご相談を受けました。
40年くらい前の楽器の為、メーカーにも部品在庫がないとのことでした。
ねじサイズもインチサイズだったため現物をお送りいただき、
ねじ測定→形状・材質等お打ち合わせをさせていただき、寸法詳細は図面にて
ご確認をいただき特注製作をさせていただきました。
楽器を一点で吊り下げる負荷のかかるパーツのため、もとのパーツよりリング部分を太目に製作いたしました。
実際に取り付けた画像をお客様からご提供いただきました。
これからも素敵な音色を奏でて下さい (^^)
2.jpg)
3.jpg)
40年くらい前の楽器の為、メーカーにも部品在庫がないとのことでした。
ねじサイズもインチサイズだったため現物をお送りいただき、
ねじ測定→形状・材質等お打ち合わせをさせていただき、寸法詳細は図面にて
ご確認をいただき特注製作をさせていただきました。
楽器を一点で吊り下げる負荷のかかるパーツのため、もとのパーツよりリング部分を太目に製作いたしました。
実際に取り付けた画像をお客様からご提供いただきました。
これからも素敵な音色を奏でて下さい (^^)
特別注文品
1.jpg)
2.jpg)
フランジボルトの既製品にないサイズのご相談を受け、ご指定サイズに製作いたしました。
各寸法の入った手書きの図面をお送りいただきましたので、打合せもスムーズに。
ねじ全長・ねじ部長さも自由に製作出来るのが、オーダーメイドの利点ですね。
特別注文品
2021年5月に株式会社京（みやこ）メンテナンス様より特注品製作のご依頼を受けて、
製作させていただいたテーパーピンのリピート注文をいただきました。
今回は片側寸法サイズをφ17→φ18に変更したいとの事で寸法変更いたしました。
こちらの製品は、京都市中心部商業ビル空調設備機器の緊急修理に使用されるとのこと。
暑さ厳しい京都の空調設備のお役に立てているのは、嬉しいですね。
特別注文品
三重県Ｈ様より芝刈り機のギア止め用ボルトが折れて困っている、オーダー出来ますか？と
ご相談を受けました。
メーカーの部品提供期間も終了しておりサイズも分からないとの事でしたので、
ボルトを送っていただきました。
現物送付→計測→詳細打合せ→お見積り→ご注文→製作という流れで無事納品。
製作したボルトはピッタリと嵌ったとの事で、取付後のお写真を送ってくださいました。
実際の取付後のお写真やご感想をいただけると、とても励みになります。
納品後のアンケートでも仕上がりは完璧と回答いただき、ありがとうございました！
ご相談を受けました。
メーカーの部品提供期間も終了しておりサイズも分からないとの事でしたので、
ボルトを送っていただきました。
現物送付→計測→詳細打合せ→お見積り→ご注文→製作という流れで無事納品。
製作したボルトはピッタリと嵌ったとの事で、取付後のお写真を送ってくださいました。
実際の取付後のお写真やご感想をいただけると、とても励みになります。
納品後のアンケートでも仕上がりは完璧と回答いただき、ありがとうございました！
規格品からの加工
京都大学理学研究科様より、実験装置の固定ボルト製作についてご相談をお受けいたしました。
ご希望の各サイズ寸法や材質をヒアリングし、規格品からの追加工でご提案しご注文を頂きました。
六角ボルトの先端17ｍｍをねじ無しというご依頼でねじ無し部の指定φがあるため、若干もとのねじ溝があります。
優先事項をお伺いし、追加工か完全オーダーか、場合によっては両方のご提案をさせていただいています。
事前にしっかりとヒアリングを行うことで、納入後にご満足をいただいております (^^)
ご希望の各サイズ寸法や材質をヒアリングし、規格品からの追加工でご提案しご注文を頂きました。
六角ボルトの先端17ｍｍをねじ無しというご依頼でねじ無し部の指定φがあるため、若干もとのねじ溝があります。
優先事項をお伺いし、追加工か完全オーダーか、場合によっては両方のご提案をさせていただいています。
事前にしっかりとヒアリングを行うことで、納入後にご満足をいただいております (^^)
特別注文品
現在ご使用中のねじが悪くなり、交換したいが一般的に販売していないねじで、サイズもわからない、
というお問い合わせを頂きました。
現物を送付いただき、各サイズを計測後、細かい部分のサイズをご相談させていただき、
ご提案させていただきました。
計測後、ねじ部はUNF9/16－18山と判明。9/16→4分5厘 (よんぶごりん)と呼びます。
ホームセンターではなかなか売っていないサイズですね。
製作したねじは、使用箇所にピッタリとのご感想をいただきました。
株式会社みなと通信様、ご注文ありがとうございました。
特別注文品
.png)
→ 取付箇所のお写真です (^^)特殊サイズのボルトを探しておられ弊社サイトを発見、問い合わせフォームよりボルト製作についてのご連絡をいただきました。
ご希望のボルトは通常の極低頭ボルトM10細目よりさらに細目のP=1.0。
P=1.0の製品は規格品としては、流通品はないため、オーダーにて製作のご注文をいただきました。
【製作内容】
・超低頭ボルト ・M10×20 P＝1.0
・SCM435（H)/黒染め 5本
使用用途：BMXのクランクアームにスプロケットを固定するボルト。
→メーカーによりサイズが特殊で、フレームに付属のボルト頭が接触したため。
追記）後日、N様より取付箇所のお写真とご感想をいただきました。
→ フレームにボルト頭が当たることもなく、ギリギリまでスプロケットを寄せることが出来きました。
この度はありがとうございました。（一部抜粋）
愛知県N様、ご注文・ご感想をいただき、ありがとうございました。
特別注文品
設備使用の検討用ボルトを探しておられる企業様より、弊社サイトにボルト製作のお問合せメールを頂きました。
ご希望のボルトは、被締結部材であるSUS630 H1075と同材料の六角穴付ボルトを探しておられましたが、既製品にないためお見積り後ご注文をいただきました。
●製作内容
・商品名： 六角穴付きボルト（全ねじ）
・サイズ： M12×50 P＝1.75
・材質： H1075/生地
・個数： 5本
使用用途：設備使用の検討用ボルト
既存の製品の材質違い・メッキ違い等いろんなサイトで探してみたけれど、ヒットしない等そんな時はぜひ弊社にお問合せ下さいませ。
HP記載の商品でなくても、取り寄せや製作が可能です。
特別注文品
.png)
.png)
千葉県 有限会社阿部工業様より半鐘の吊り下げ用のねじ製作についてご相談をいただきました。
ご相談時に図面を送っていただいておりましたので、お打合せもスムーズに進みご注文をいただきました。
半鐘をひっかけるC型フック部は、曲げ加工のイメージを再度作図し寸法のご確認いただきました。
細かなイメージを何度かお打合せする中でインターネットでのご注文にも安心していただけました。
実際のご使用は来年度になるとご連絡をいただいたので、勝手にイメージ図 （笑）
ご使用の際には、お写真を送っていただけると励みになります。
お写真、お待ちしております (*ᴗˬᴗ)⁾⁾ﾍﾟｺ
・商品名： 吊り金具（半鐘用）
・サイズ： M16全長567
・材質： ステンレス/生地
・個数： 2本
・ねじ切り、曲げ
使用用途：半鐘吊り下げ用
ご相談時に図面を送っていただいておりましたので、お打合せもスムーズに進みご注文をいただきました。
半鐘をひっかけるC型フック部は、曲げ加工のイメージを再度作図し寸法のご確認いただきました。
細かなイメージを何度かお打合せする中でインターネットでのご注文にも安心していただけました。
実際のご使用は来年度になるとご連絡をいただいたので、勝手にイメージ図 （笑）
ご使用の際には、お写真を送っていただけると励みになります。
お写真、お待ちしております (*ᴗˬᴗ)⁾⁾ﾍﾟｺ
・商品名： 吊り金具（半鐘用）
・サイズ： M16全長567
・材質： ステンレス/生地
・個数： 2本
・ねじ切り、曲げ
使用用途：半鐘吊り下げ用
特別注文品
東海大学 Tokai Formula Club様よりボルト製作のご相談をいただきました。
ジムカーナのフロントウィングを止める用のボルトで、強度区分6.8をご希望。
既製品では、通常のボルトで強度4.8、強度指定のボルトでは強度8.8、強度10.9、12.9と続きます。
製作に際しては、お値段と納期のこともあり既製品である8.8六角ボルトから強度区分6.8の範囲へ調質をご提案させていただき、ご注文をいただきました。
また、強度識別のため6.8の刻印必要とのご希望があり、8.8の天マークを削り
刻印にて6.8の識別マーク付きとさせていただきました。
ご注文をいただき、ありがとうございました (^^)
特別注文品
.png)
千葉県 K.S.様より、座金のオーダーをいただきました。
昨年オーダーをいただき、リピートでの注文となります。
昨年と同仕様で、とのご依頼の為お見積りからご注文まではスムーズに。
一度製作した内容は管理させていただいておりますので、リピート注文はよりご安心してスピーディーにご注文いただけます。
製作内容
・商品名： 平座金
・サイズ： φ６.５×φ60×1.0
・材質 ： SUS304-2B/生地
・個数 ： 8枚
使用用途： 自動車の外装部品取付のための座金兼スペーサーとして使用
お客様からご依頼までのプロセスをお伺いいたしました
↓
通常サイズのステンレス座金ではサイズが小さすぎるため、ステンレス材で今回の特殊サイズを製作いただけるようなメーカをネットで探していたところ、ねじファクトリー様のHPにたどり着き、問合せしたところ製作いただけるとのことで発注させていただきました、とのことです。
オーダー製作は、内径・外径・厚みまでご希望のサイズで製作出来るのが魅力ですね。
今回はレーザー切にて製作いたしました。
K.S.様 リピート注文をいただき、ありがとうございました。
規格品からの加工
株式会社H様より六角ボルトのオーダーをいただきました。
六角ボルトのネジ部先端をくぼみ先加工ご希望とのことで、現在は10.9六角ボルトの
くぼみ先加工のものをご使用ですが、ステンレスでのお見積り依頼をお受けいたしました。
納期のご依頼が短納期のご希望でしたので、仕上がり次第第一便を送る分納の予定でしたが、
現場の頑張りで予定より早く全数お届けすることが出来、大変喜んでいただけました。
製作内容
・商品名： 六角ボルトくぼみ先
・サイズ： M10×80
・材質 ： ステンレス/生地
・個数 ： 1000本
使用用途： 耐震ハサミ金物
株式会社H様、ご注文をいただきありがとうございました。
六角ボルトのネジ部先端をくぼみ先加工ご希望とのことで、現在は10.9六角ボルトの
くぼみ先加工のものをご使用ですが、ステンレスでのお見積り依頼をお受けいたしました。
納期のご依頼が短納期のご希望でしたので、仕上がり次第第一便を送る分納の予定でしたが、
現場の頑張りで予定より早く全数お届けすることが出来、大変喜んでいただけました。
製作内容
・商品名： 六角ボルトくぼみ先
・サイズ： M10×80
・材質 ： ステンレス/生地
・個数 ： 1000本
使用用途： 耐震ハサミ金物
株式会社H様、ご注文をいただきありがとうございました。
特別注文品
「海外装置メーカーの日本の代理店」様より角座金のオーダーをいただきました。
寸法をきちんとご指定いただいておりましたので見積～ご注文～発送までが短納期にもかかわらず、
大変スムーズに進み納品出来ました。
外寸・内径・厚みまで、ご指定の寸法に仕上げられるのが、オーダー品の利点ですね。
少しずつ内径サイズの違うものを、ステンレスと鉄の2種類で仕上げいたしました。
ご注文をいただき、ありがとうございました。
